概述

　　摇摆筛的设计是为了满足大产量，精度高筛分的厂家而t殊设计的一种筛分机，简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟，它是目前模拟了人工筛分运动的原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍)，符合精细与细粉范围的粉末与微粒状物料，**适合难以处理的物料。

　　☆ 结构原理

　　◆ 基本的运动与人工筛分相类似;偏心率从25到40mm可调;低速V型皮带驱动从120到360rpm可调;

　　◆ 每一种产品的停留时间可以通过摇摆筛的径向角与切向角朝驱动轴线方向进行调整;

　　◆ 因此建立水平与抛掷三维翻滚运动，物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播，细小颗粒从而完成了整个筛分过程;

　　◆ 水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处。出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素;

　　◆ 此次过程在每筛层之间重复进行。

　　☆ 特点

　　◆ 高达5倍的单位面积产出;

　　◆ 可6级分离，筛分透网率高达90%一95%;

　　◆ 使用硅橡胶球、超声波、转轮刷等清网装置系统，筛孔不会堵塞;

　　◆ 密闭除尘，操作方便;

　　◆ 加速度比振动筛低4.5倍;

　　◆ 筛分零件寿命提高而维护减少;

　　◆ 噪声<75分贝;优化重理均衡，地基动态负荷低。

　　☆ 适用行业

　　化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖盐业等行业。

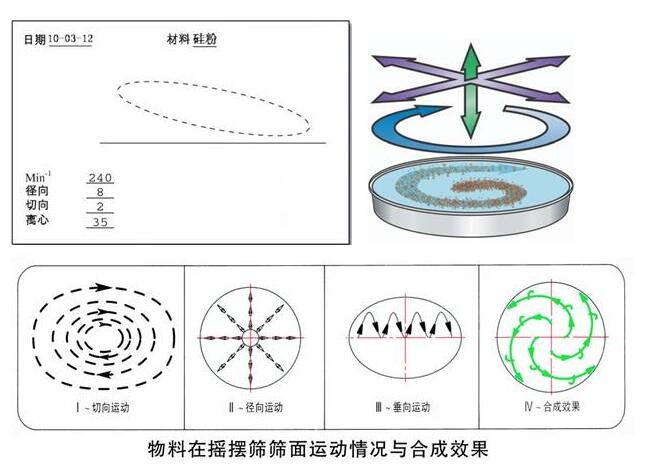

　　☆ 筛分原理与控制图

　　我们公司工程师会根据您的物料的化学、物理特性及筛分需求精妙调节变换后使物料透网率与筛分产量大幅度的提高，我们的**工程师会记录您的物料在筛面每一次的运动轨迹的技术参数，以实现理想的筛分效果。

　　模拟化设计和工艺优化

　　巨众摇摆筛通过比较精妙组合变换后短时间内可使物料通过能力与筛分精度成倍提高，我们的**销售工程师会针对你的物料**设计比较适合的筛分方案

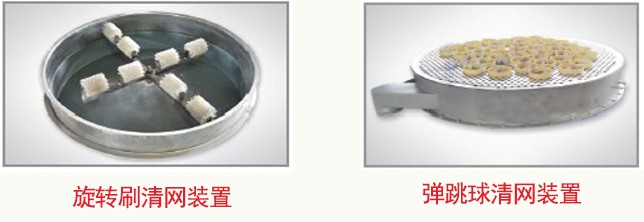

　　YBS摇摆筛清网装置：

　　摆摆筛在筛分过程中，因多种物料本身具有强吸附性、易抱团、高静电、高精细、高密度、比重轻等特性，*易堵塞网孔，从而大大降低了工作效率与筛分效果。 我们为了确*筛分效果，因此，须在摆动振动筛上增加清网装置。 巨众公司借鉴多年生产经验结合摆动式旋振筛的圆形结构和多层方案，设计出以下几种适用于不同物料要求的筛网清洗系统装置。

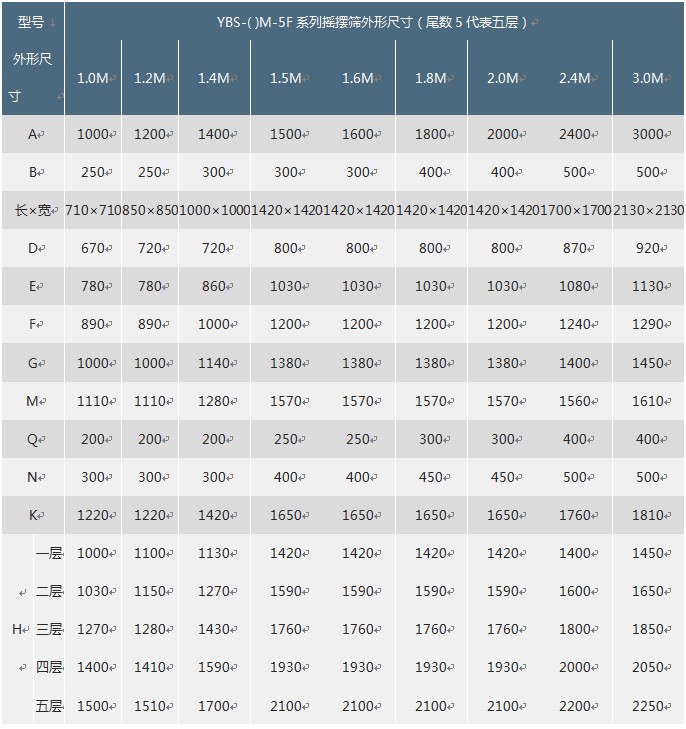

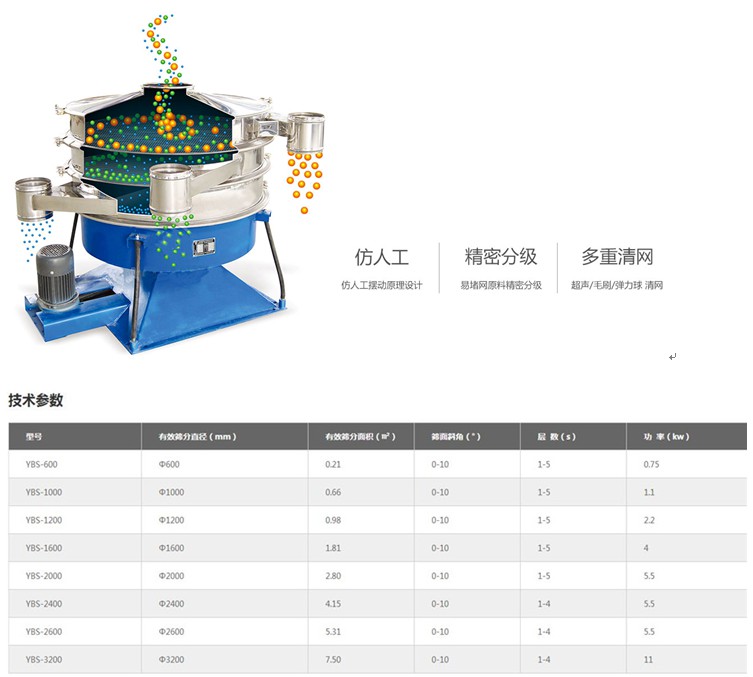

　　YBS摇摆振动筛说明

　　1. 摆动振动筛表中所列系定型产品常态数据，仅供选型参考，具体参数以随机技术资料为准。

　　2. 用户选型前请与**技术人员充分沟通，以便规划合理，决策科学。
